Втулки шарниров нижнего рычага

Разобрать

Демонтаж задней втулки рычага

А. ПРЕСС
В. ТОЛКАТЕЛЬ
С. УПОР ПРЕССА

13. НИЖНИЙ РЫЧАГ

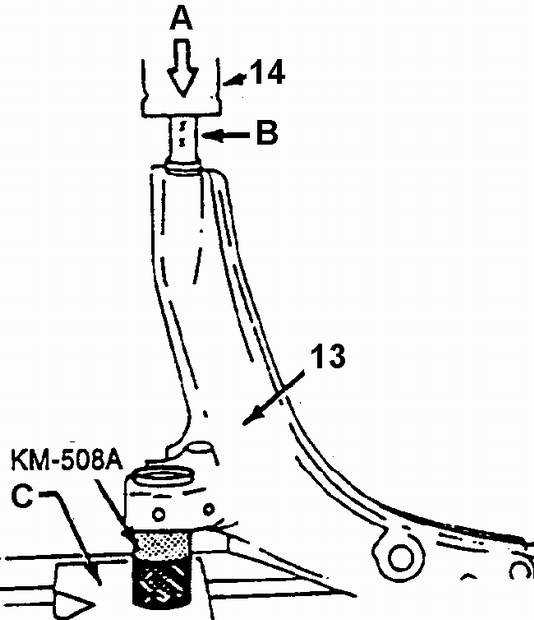

Демонтаж передней втулки рычага

А. ПРЕСС
В. ТОЛКАТЕЛЬ
С. УПОР ПРЕССА

13. НИЖНИЙ РЫЧАГ (ВЫПРЕССОВЫВАТЬ В НАПРАВЛЕНИИ СПЕРЕДИ НАЗАД)

1. Втулку задней опоры рычага. Выпрессовать втулку с помощью толкателя.

2. Втулку передней опоры рычага с помощью приспособления КМ-508А и пуансона выпрессовать втулку в направлении спереди назад.

Собрать

Монтаж задней втулки рычага

А. ПРЕСС
В. СМОЧИТЬ МЫЛЬНЫМ РАСТВОРОМ
С. УПОР ПРЕССА

13. НИЖНИЙ РЫЧАГ
14. ЗАДНЯЯ ВТУЛКА РЫЧАГА ПЛОСКАЯ СТОРОНА ВТУЛКИ ДОЛЖНА РАСПОЛАГАТЬСЯ С ТОЙ ЖЕ СТОРОНЫ, ЧТО И ПАЛЕЦ ШАРОВОГО ШАРНИРА

1. Втулку задней опоры рычага.

1а. Смочить задний шип рычага мыльным раствором и напрессовать на него втулку. Плоская сторона втулки 14 должна располагаться сверху, с той же стороны, что и палец шарового шарнира.

2. Втулку передней опоры рычага.

2а. Смочить мыльным раствором наружную поверхность втулки.

2б. Запрессовать новую втулку в отверстие рычага. Монтаж втулки производить с передней стороны рычага.

Установить или присоединить

Операции по монтажу нижнего рычага на автомобиль описаны в подразделе 14.7.
