Чехол наружного шарнира
демонтаж шарнира с вала
|
РАЗЖАТЬ ПРУЖИННОЕ КОЛЬЦО И СНЯТЬ ШАРНИР С
ВАЛА
2. КОРПУС ШАРНИРА
6. ПРУЖИННОЕ КОЛЬЦО
|
1. С помощью бокорезов удалить хомуты 7, 9,
фиксирующие защитный чехол В. Хомуты выбрость.
|
2. Отсоединить чехол от корпуса 2 шарнира и
сдвинуть чехол вдоль вала 10, полностью открыть шарнир.
|
3. Вытереть лишнюю смазку с кулака 4 шарнира.
|
4. Развести пружинное кольцо 6 с помощью съемника
и снять шарнир в сборе с вала 10.
|
5. Защитный чехол свала 10.
|
6. Разобрать шарнир и промыть детали перед тем,
как устанавливать новый чехол.
|
|
Установить или присоединить
Монтаж шарнира на валу
|
2. КОРПУС ШАРНИРА
10. ВАЛ
|
Фиксация хомута крепления чехла
1. Малый хомут 9 на горловину чехла 8. Не
допускать образования складок горловины чехла.
|
2. Надеть чехол 8 на вал 10 и установить на
место так, чтобы малая горловина чехла оказалась в канавке.
|
3. Зажать хомут 9 с помощью приспособления
DC53007.
|
4. Вложить в чехол 8 примерно половину общего
количества смазки шарнира. Оставшейся смазкой заполнить шарнир.
|
5. Надеть шарнир на вал 10 и сдвинуть до фиксации
пружинным кольцом 6. Последнее должно сесть в монтажную канавку на
валу 10.
|
6. Закрыть чехлом корпус 2 шарнира и поместить
горловину чехла в канавку на корпусе.
Не допускать
перекручивания чехла 8 и образования сборок.
|

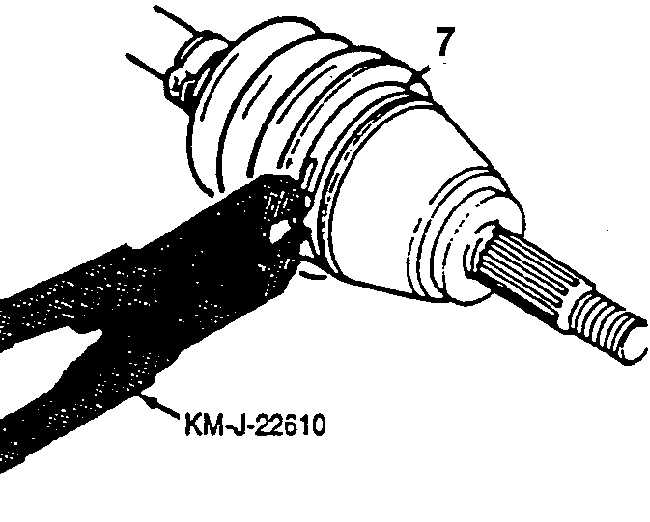

7. Большой хомут 7 на горловину чехла и зафиксировать
хомут с помощью зажима KM-J-22610.
|
|
|
