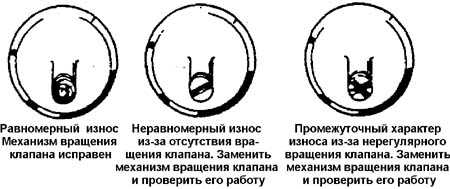

Характер износа наконечника стержня клапана



Зоны износа клапана

1. НАКОНЕЧНИК СТЕРЖНЯ
2. КАНАВКА ДЛЯ УСТАНОВКИ СУХАРЕЙ
3. НАИМЕНЕЕ ИЗНАШИВАЕМЫЙ УЧАСТОК СТЕРЖНЯ
4. НАИБОЛЕЕ ИЗНАШИВАЕМЫЕ УЧАСТКИ СТЕРЖНЯ
5. ФАСКА
6. КРОМКА



Измерить

ПОРЯДОК ВЫПОЛНЕНИЯ
Несоосность клапана и седла. Приподнять клапан от седла и нанести на фаску головки клапана тонкий слой краски (берлинской лазури). Опустить клапан на седло, прижать и осторожно повернуть. По следам краски на фаске седла можно судить о концентричности клапана и седла. Вытереть следы краски. Нанести на фаску седла тонкий слой краски (берлинской лазури) и повторить проверку. По следам краски на фаске клапана можно судить о соосности клапана и седла. При неудовлетворительном прилегании головки клапана к седлу необходимо обработать фаски деталей шлифованием или заменить клапаны.

Проверить
ПОРЯДОК ВЫПОЛНЕНИЯ
Износ наконечника стержня клапана. Канавки для установки сухарей и уплотнений на выкрашивание и износ стенок. Если канавки имеют дефекты, следует заменить клапаны. Фаску головки клапана на наличие раковин и трещин. Если фаска сильно повреждена, проверить зеркало соответствующего цилиндра и поршень. Стержень клапана на наличие задиров и царапин. Задиры и неглубокие царапины можно вывести тонким наждачным бруском. Прямолиней ность стержня клапана и коробление головки. Использовать в качестве опор клапана V-образные измерительные призмы. Деформированные клапаны следует заменить.
Фаску головки клапана на наличие концентрической канавки. Если глубина канавки велика и при шлифовании головки клапана получится острая кромка, клапан необходимо заменить. Фаска головки клапана может быть перешлифована на номинальные размеры, если в остальном клапан годен для дальнейшего использования. При невозможности перешлифовать фаску клапан подлежит замене. Измерить толщину кромки головки клапана после шлифования. Если толщина кромки менее допустимого значения, заменить клапан.
