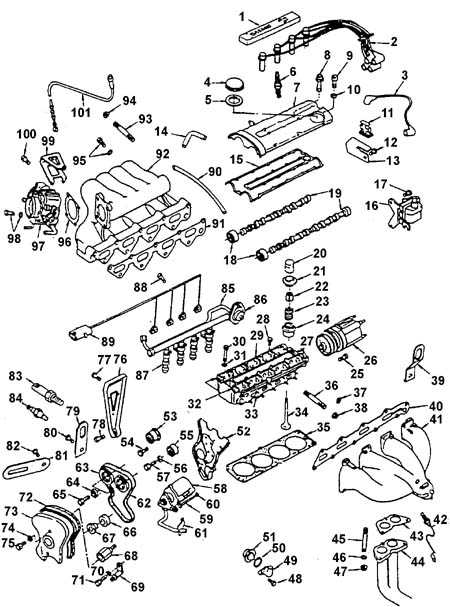

Верхняя часть двигателя (1,5 л, Р4 DOHC)

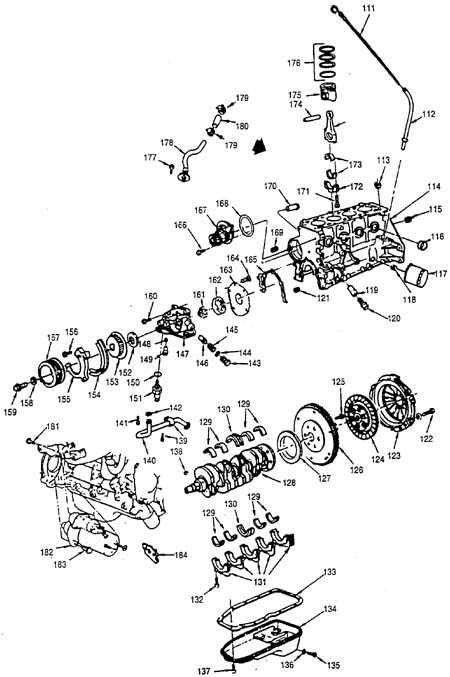

Нижняя часть двигателя (1,5 л, Р4 DOHC)
Газораспределительный механизм двигателя
Головка блока цилиндров
Расположение меток I и Е при монтаже зубчатых колес
Рядный 4-цилиндровый, 4-тактный бензиновый двигатель водяного охлаждения оснащен двумя распределительными валами, которые расположены в головке цилиндров. 16 клапанов (по 4 на каждый цилиндр) установлены V-образно. Привод распредвалов осуществляет ся от коленчатого вала зубчатым ремнем. Один из двух распредвалов управляет группой впускных клапанов, а другой вал – выпускными клапанами. В приводе клапанов имеются гидравлические компенсаторы тепловых зазоров. Блок цилиндров отлит из алюминиевого сплава и объединяет четыре расположенных в ряд цилиндра. В расточках блока цилиндров установлены чугунные гильзы. Литая головка блока цилиндров из алюминиевого сплава выполнена по поперечной схеме продувки цилиндров. Компенсаторы зазоров установлены в приводе каждого клапана. Кованый стальной коленчатый вал опирается на пять коренных подшипников с вставны ми вкладышами. Шатунные шейки расположены в одной плоскости через 180 градусов. Чугунный распределительный вал установлен на пяти подшипниках в алюминиевом корпусе, который расположен сверху головки цилиндров. Вращение распределительному валу передается от коленчатого вала двигателя посредством зубчатого ремня и колеса, установленного на переднем конце распредвала. Зубчатые колеса, установленные на обоих распределительных валах имеют одинако вую форму и маркированы буквами I и Е (соответственно для вала, управляющего впускными, и для вала, управляющего выпускными клапанами). Предупреждение Новые распределительные валы, устанавливаемые на впускные и выпускные клапаны, взаимозаменяемы. Однако валы, бывшие в эксплуатации, не взаимозаменяемы. Поршни изготовлены из алюминиевого сплава. На поршнях установлено по два компрессионных и по одному маслосъемному кольцу. Для уменьшения давления поршня на стенку цилиндра во время рабочего хода оси поршневых пальцев имеют поперечное смещение 0,35–1,65 мм относительно оси поршня. В сопряжении поршневого пальца с поршнем используется подвижная посадка, а с верхней головкой шатуна – плотная посадка. Движение клапанам передается непосредственно от кулачков распределительного
вала. Гидрокомпенсаторы, установленные в толкателях клапанов, способствуют снижению
шума двигателя. Конструкция привода клапанов удовлетворяет условиям напряженной
работы при высокой частоте вращения двигателя и позволяет уменьшить трудоемкость
технического обслуживания газораспределительного механизма.
|
